FSE ve GRE Yapısı

SİSTEM: MR 0,35T Alkışlama

Hastane: Daqing Petrol Sahası Genel Hastanesi

SORUN/BELİRTİ

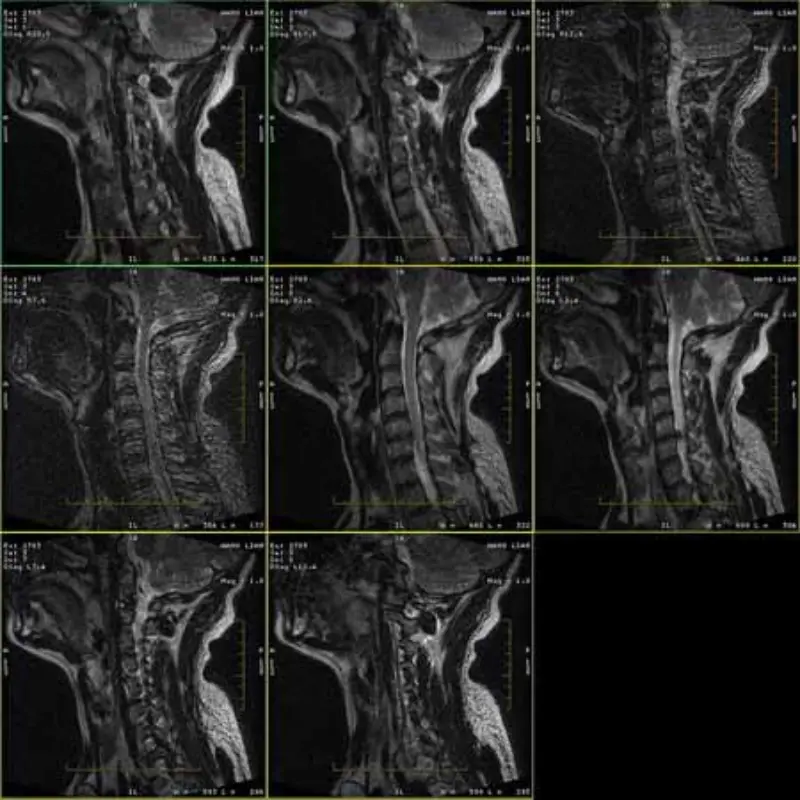

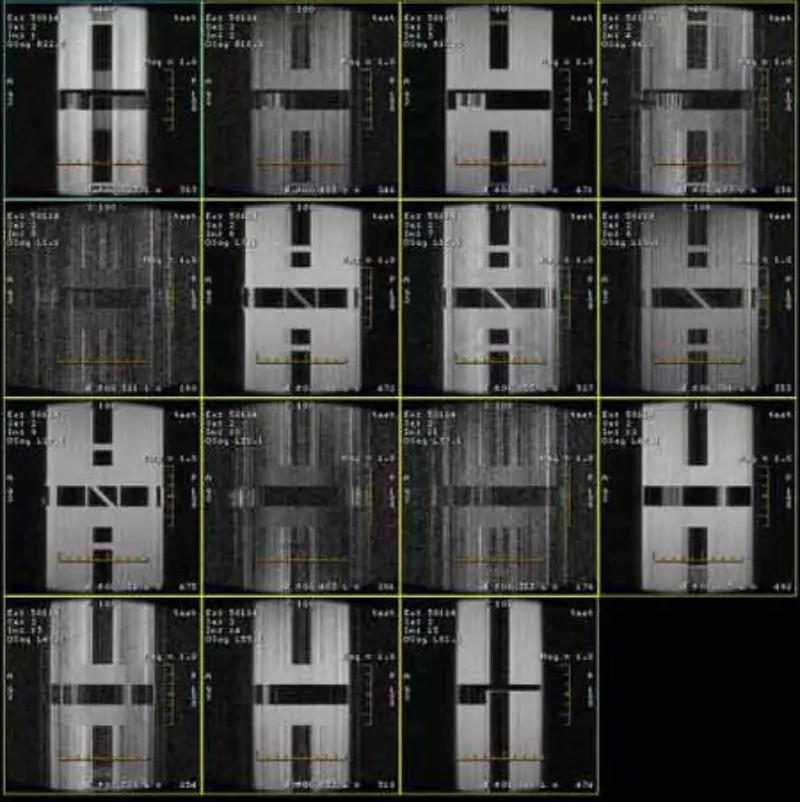

FRFSE ve GRE protokollerinin görüntüleri gölgelidir ve bazen düşük SNR görüntüleri tek bir seride görünür. Ancak SE protokolü görüntüleri normaldir.

Lütfen ekteki görsellere bakınız.

SORUN GİDERME GEÇMİŞİ/İPUCU

1. Bu yapay yapılar yalnızca FRFSE ve GRE protokollerinin görüntüsünde ortaya çıkar ancak SE protokolü

görüntüler hiçbir zaman görünmüyor. Kafa SPT Hızlı kontrolünü yapın, kafa SNR'si marjinaldir (yaklaşık 8,2).

2. RF kapısı, aydınlatma gücü, TCU gücü, PAC güç kaynağı ve mıknatıs Ekranı kontrol edildi, her şey yolunda.

3. Gradyan amplifikatörleri, SRU üzerindeki filtreler ve kablolar değiştirildi; görüntü aynı protokollerde hala oluşuyor.   Sayfa 3 / 3

4. Aşağıdaki parçaları başka bir sitede test edin, her şey yolunda. degrade PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS ve Baş bobini

5. DD diyot özelliğini, DD kablolarını ve HV'yi kontrol edin, hepsi normal.

6. UCERD'nin RF sinyal çıkışını devre dışı bırakın, artefakt ortadan kayboldu.

7. Alıcıyı değiştirin ve kabloları alın ve MA'yı atlayın, sorun hala devam ediyor.

8. Gövde bobinini sökün, mıknatısın dışına yerleştirin, tüm kabloları bağlayın ve tekrar tarayın, eserler hâlâ mevcut.

9. Güç kaynağını ve toprağı kontrol ediyoruz ve PP (Mıknatıs Odası) üzerindeki toprak konektörünün çok gevşek olduğunu görüyoruz. Sıkıştırıp tekrar tarıyoruz, kafa SNR'si iyileşti

(Kafa SNR'si: 8,9)

KÖK SEBEP/ÇÖZÜM

Sonunda birisinin MR ekipman gücünün 3 canlı kablosundan 1'inden 1 kabloyu bağladığını bulduk.

izinsiz olarak MR Departmanı dışına malzeme tedarik etmeyin. Kabloyu çıkarıp tekrar taradıktan sonra sistem normale dönüyor ve kafa SNR'si 9,3 oluyor.

Yani güç kaynağı kalitesi görüntü kalitesini etkileyecektir.
