8 kanallı Kardik bobin düşük SNR'si için Sorun Giderme

SORUN/BELİRTİ

8 kanallı kardiyak bobin taraması kullanıldığında görüntü SNR'si iyi değil. Manuel taramayı kullanırken sinyali çok düşük bulun.

KÖK SEBEP/ÇÖZÜM

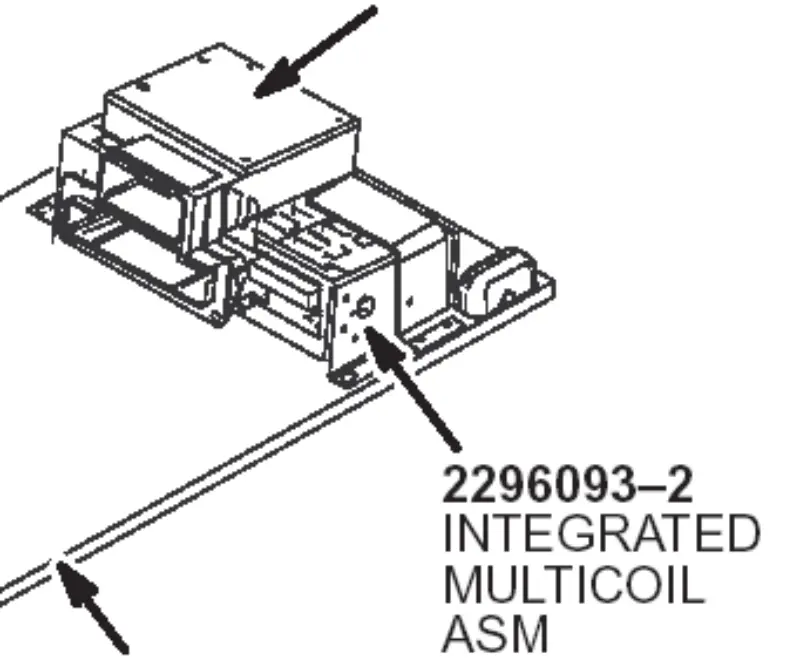

Entegre çok bobinli ASM ana kartı bozuk. (dynatron, IC: HC105)

SORUN GİDERME GEÇMİŞİ/İPUCU

1. 8 kanallı kardiyak bobin çalışma testi SNR'yi kullanın, tüm kanallar başarısız oldu.

2. MCRT araçlarını kullanarak 8 kanallı SNR'yi, tüm kanalların geçişini kontrol edin. O halde bobinde sorun olmalı.

3. Yeni bobin sipariş edin ancak sorun aynı. Görüntüde ayrıca düşük SNR var.

4. Modül sürücü gücünü ve STIF ile IRF I/O kartının tüm kanallarını kontrol edin.

8 kanal tamam.

5. Entegre çoklu bobin ASM'nin 8 kanallı kardiyak normal görüntüsünü değiştirin.

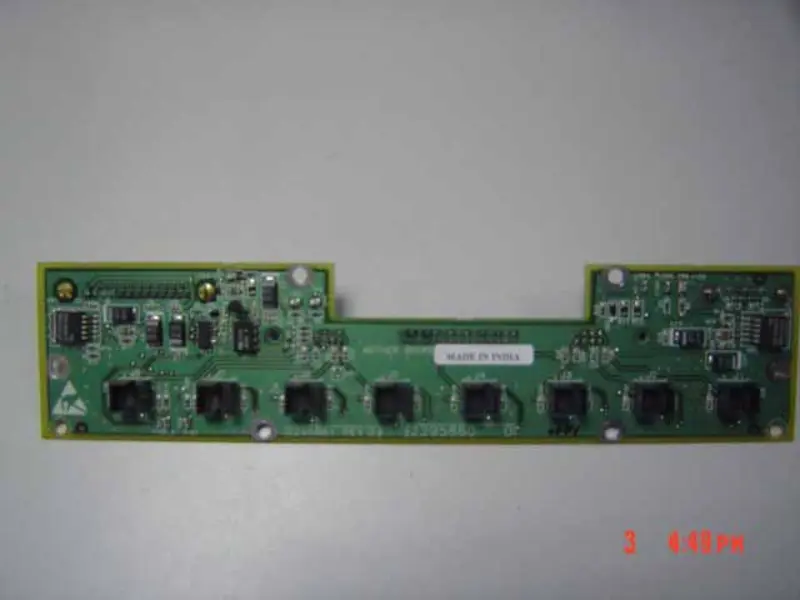

6. Ana kartı kontrol edin, HCT04(6反向器) ve bir dinatronun bozuk olduğunu bulun.

Öğrenme:

MCRT araçlarını kullanıyorsanız 8 kanallı arıza yerini bobin tarafı olarak tanımladığımızda, 8 kanallı yeri başka bir yerde kontrol etsek iyi olur.
