TPS İçin Servis Notu Yanıt Vermiyor

SİSTEM: 1.5T Twin excite (Yazılım Versiyonu. 10.0M4)

SORUN/BELİRTİ

Uygulama yazılımı çalışıyor ancak hata günlüğünde "TPS yanıt vermiyor" raporu veriliyor.

SORUN GİDERME GEÇMİŞİ/İPUCU

1. C-shell'i açın, ping –s 4096 IP( tps) yazın, %95'lik veri kaybını bulun. Sistem kabinindeki yeni hub'ı değiştirin ancak belirti aynı.

2. C-shell'i açın, mgd_term yazın ancak 3 ayrı pencere açamazsınız.

3. Tps sıfırlama yapın, hemen “tps sıfırlama başarısız” raporunu verin.

4. Ana bilgisayar scsi-serial terminalini tanımıyor. Scsi 8 bağlantı noktası seri genişletme kutusunu kontrol edin, kutudaki LED'in yanmadığını bulun.

5. Genişletici scsi güç kaynağını kontrol edin, güç kaynağı çıkışı vermiyor. Güç kaynağını açın, 3 noktalı boşluk bağlantısını bulun. Bu noktaları birleştiriyorum ancak güç kaynağı çıkmıyor.

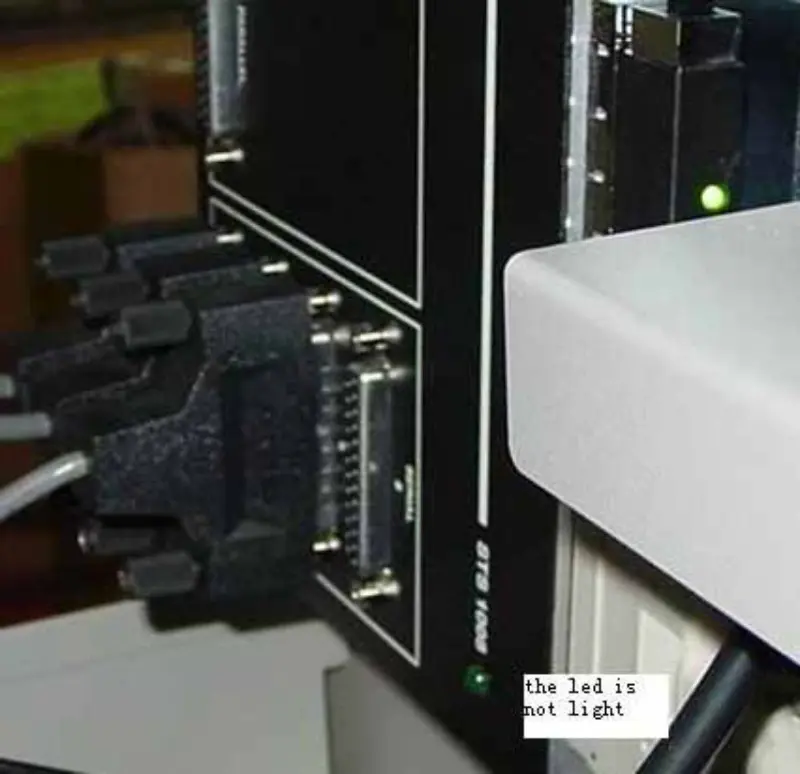

6. Yeni genişletici scsi güç kaynağını değiştirin. MR sistemini başlatın, Uygulama yazılımı aşağıdaki ekranda asılı kaldı ve scsi 8 port seri genişletme kutusundaki led yanmıyor.

7. Komut penceresini açın, mgd_term yazın, 3 pencere açmayın. Expnder scsi güç kaynağının normal olup olmadığını kontrol edin.

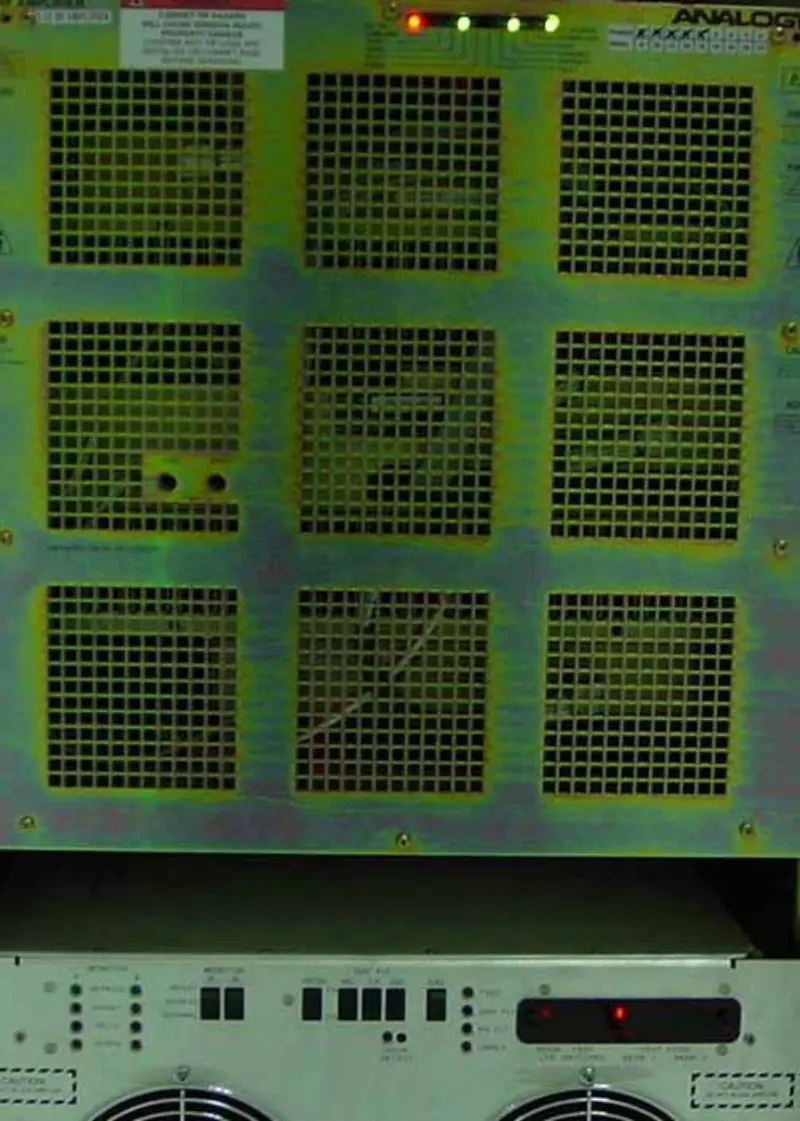

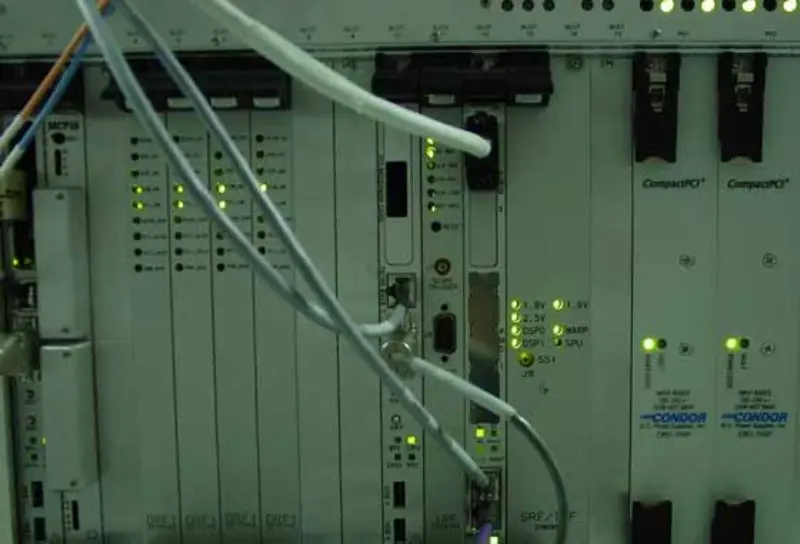

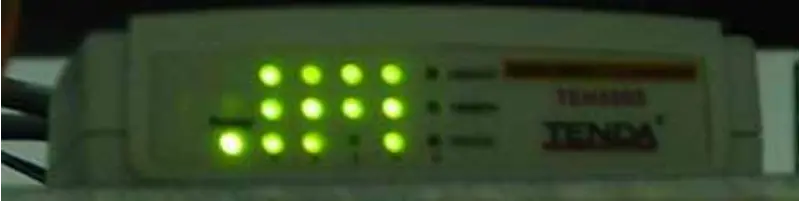

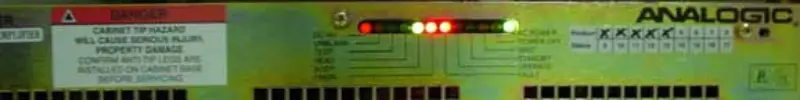

8. SGI teşhisini yapın, SGI tamamdır. Seri kabloyu kontrol edin, sorun yok. MGD'nin güç kaynağını kontrol edin, sorun yok. Ancak sistem kabini, RF kabini, Gradyan kabini anormal. Belirtiler aşağıdaki resimlerle aynıdır:

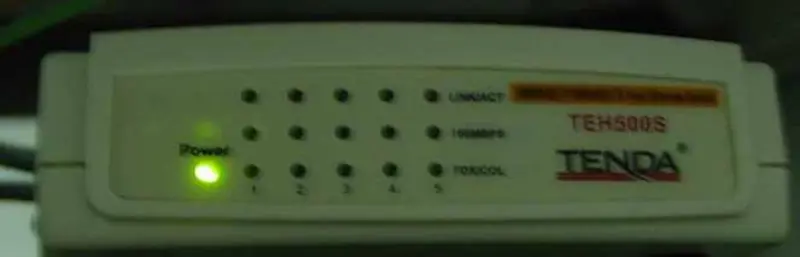

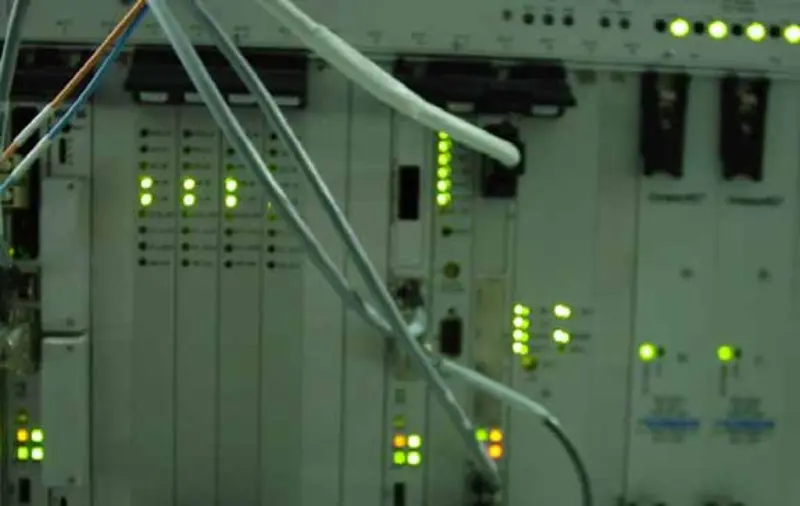

9. Sistem kabininin, RF kabininin ve Gradyan kabininin sıfırlanmış durumda olduğunu düşünüyorum. Yani STIF kartının ana bilgisayardan aldığı tps sıfırlama sinyali hala etkin. Genişletici scsi güç kaynağını veya seri kabloyu kesin, MR sistemini önyükleyin, uygulama yazılımı çalışıyor ancak "tps yanıt vermiyor" raporunu verin. Belirtiler aşağıdaki resimlerle aynıdır:

Yani scsi 8 portlu seri genişletme kutusu da kötü.

10. Yeni bir scsi 8 bağlantı noktası seri genişletme kutusunu değiştirin, MR sistemini önyükleyin, scsi 8 bağlantı noktası seri genişletme kutusundaki led yanıyor ve sistem normal.

KÖK SEBEP/ÇÖZÜM

Genişletici scsi güç kaynağı arızalı, scsi 8 port seri genişletme kutusunu yaktı. Böylece genişletici scsi güç kaynağını değiştirdik, sistem garip bir durumdaydı.
